KCT8248HE 是一款工作頻段為 2.4-2.5GHz 的高集成射頻前端模組。此產品集成了802.11b/g/n/ac/ax WLAN 系統所需的關鍵射頻功能，如高效率高線性功率放大器 (PA)、包含旁路濾波器 (BP) 的低噪聲放大器 (LNA) 、LO 抑制和諧波濾波器, 并且內置直流電壓和耦合電路兩種功率檢測功能，是一款高功率的 Wi-Fi 6 射頻前端器件。
PA / LNA+BP / SW 全集成的 802.11ax 射頻前端模組
完整的輸入輸出端匹配方案
內置直流電壓功率檢測
所有引腳通過 ESD 靜電防護標準
極簡的外部電路匹配方案
3mm*5mm 小封裝
通過 ROHS 和 REACH 環保認證

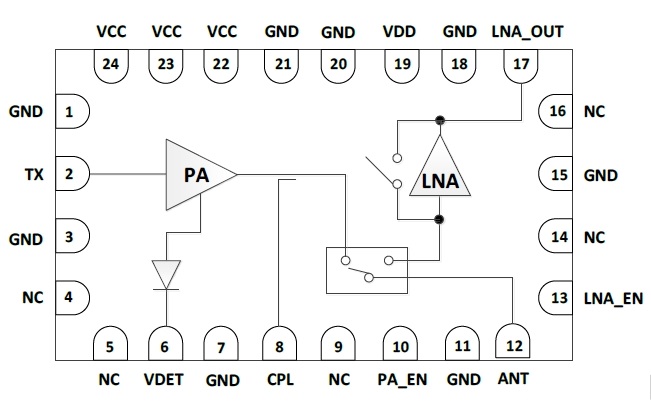

Integrated high performance 2.4GHz PA, LNA with bypass, and T/R switch
Fully-matched input and output
Integrated power detector
Transmit gain: 33.5dB at 5V
Receive gain: 16dB at 5V
Noise Figure: 1.5dB at 5V
Output power: +20dBm @ -43dB DEVM, HE40/MCS11, 5V
+21.5dBm @ -40dB DEVM, HE40/MCS11, 5V
+23.5dBm @ -35dB DEVM, VHT40/MCS9, 5V
+24.5dBm @ -30dB DEVM, HT20/MCS7, 5V
ESD protection circuitry on all PINs
Minimal external components required

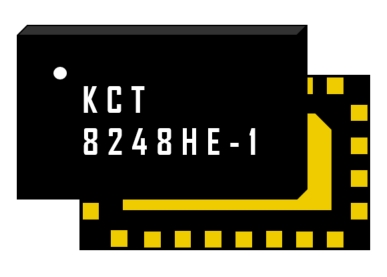

Small package: QFN-24L, 3 x 5 x 0.75mm
MSL3, 260 oC per JEDEC J-STD-020
RoHS and REACH compliant
